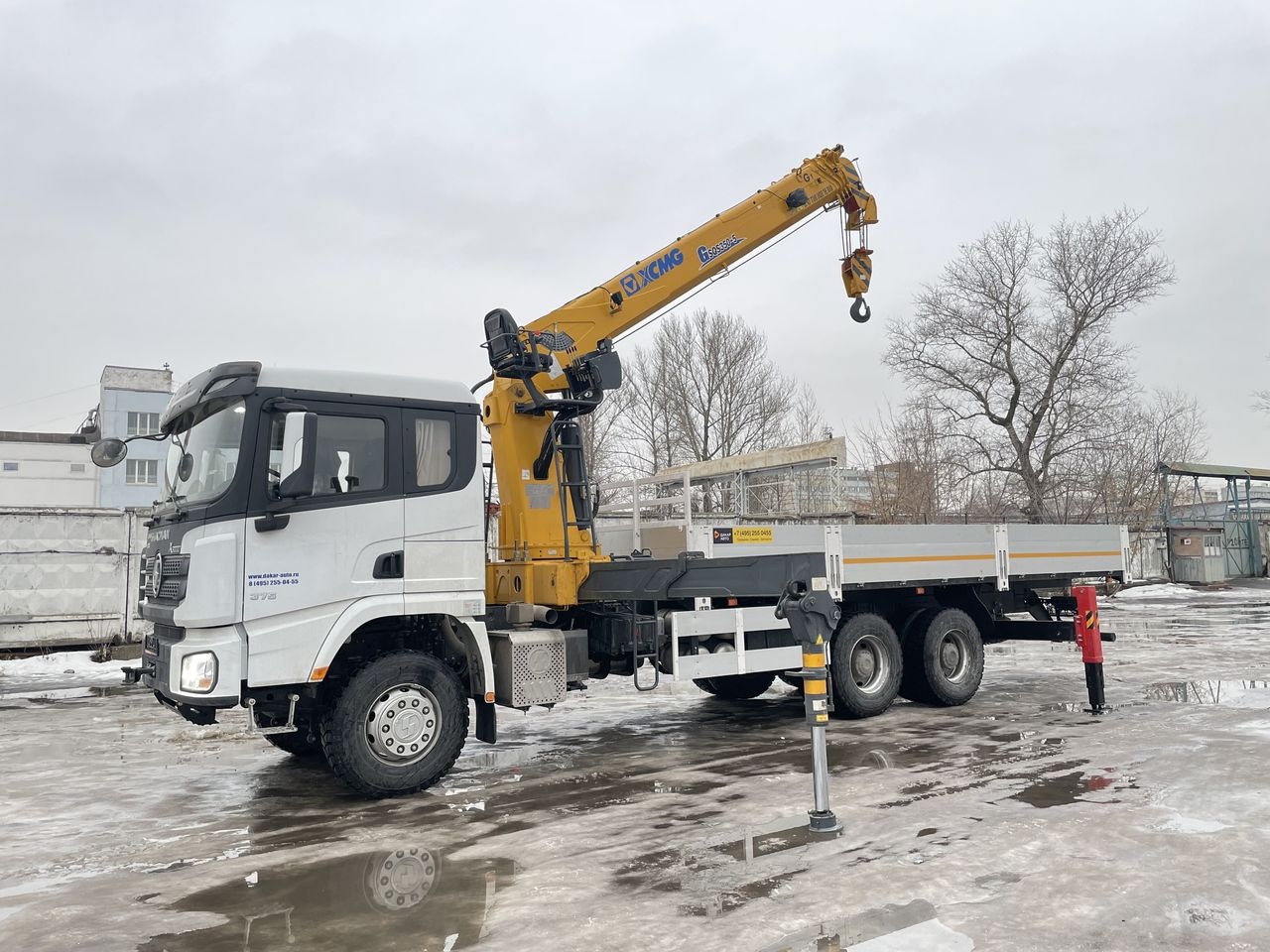

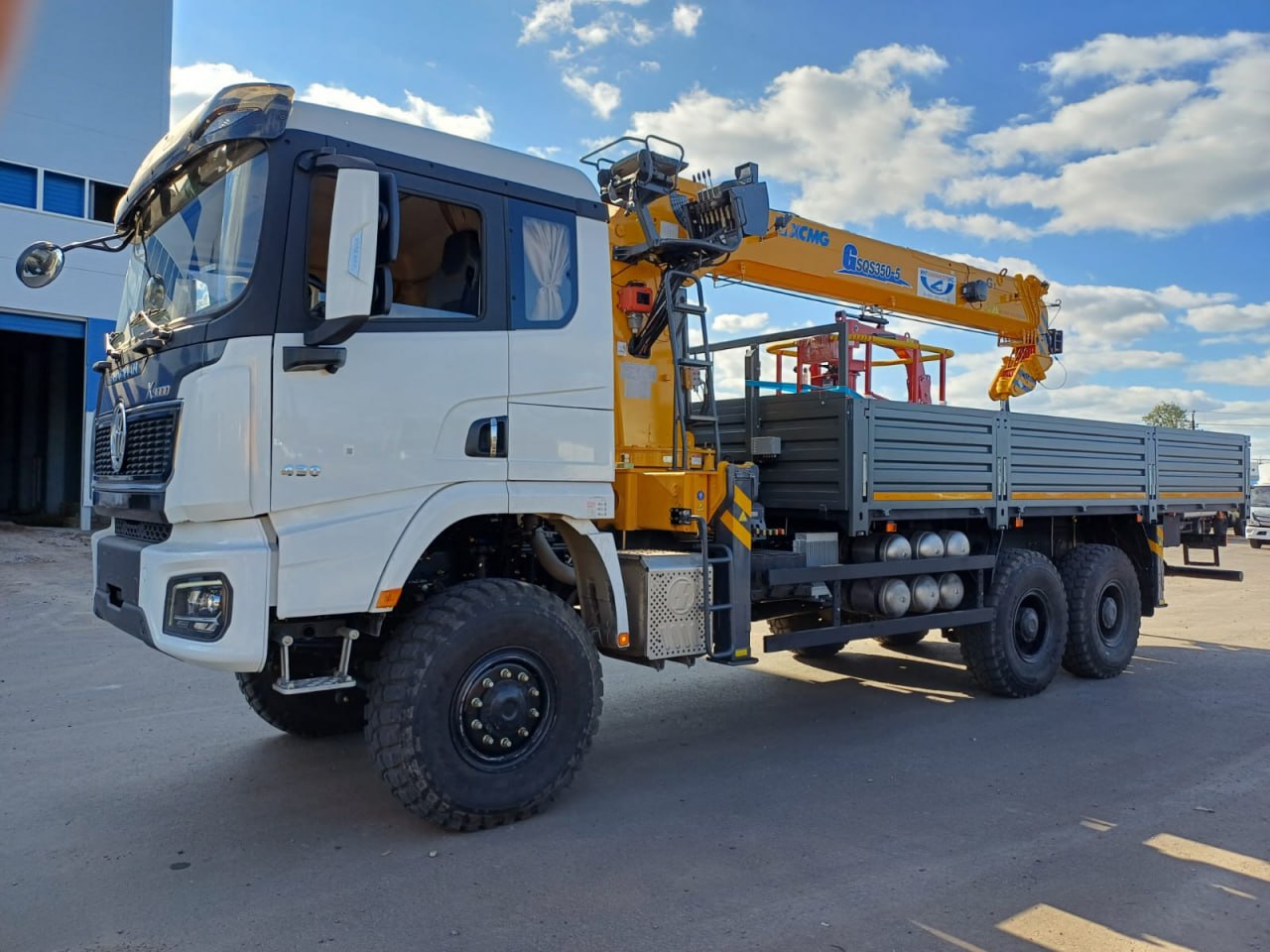

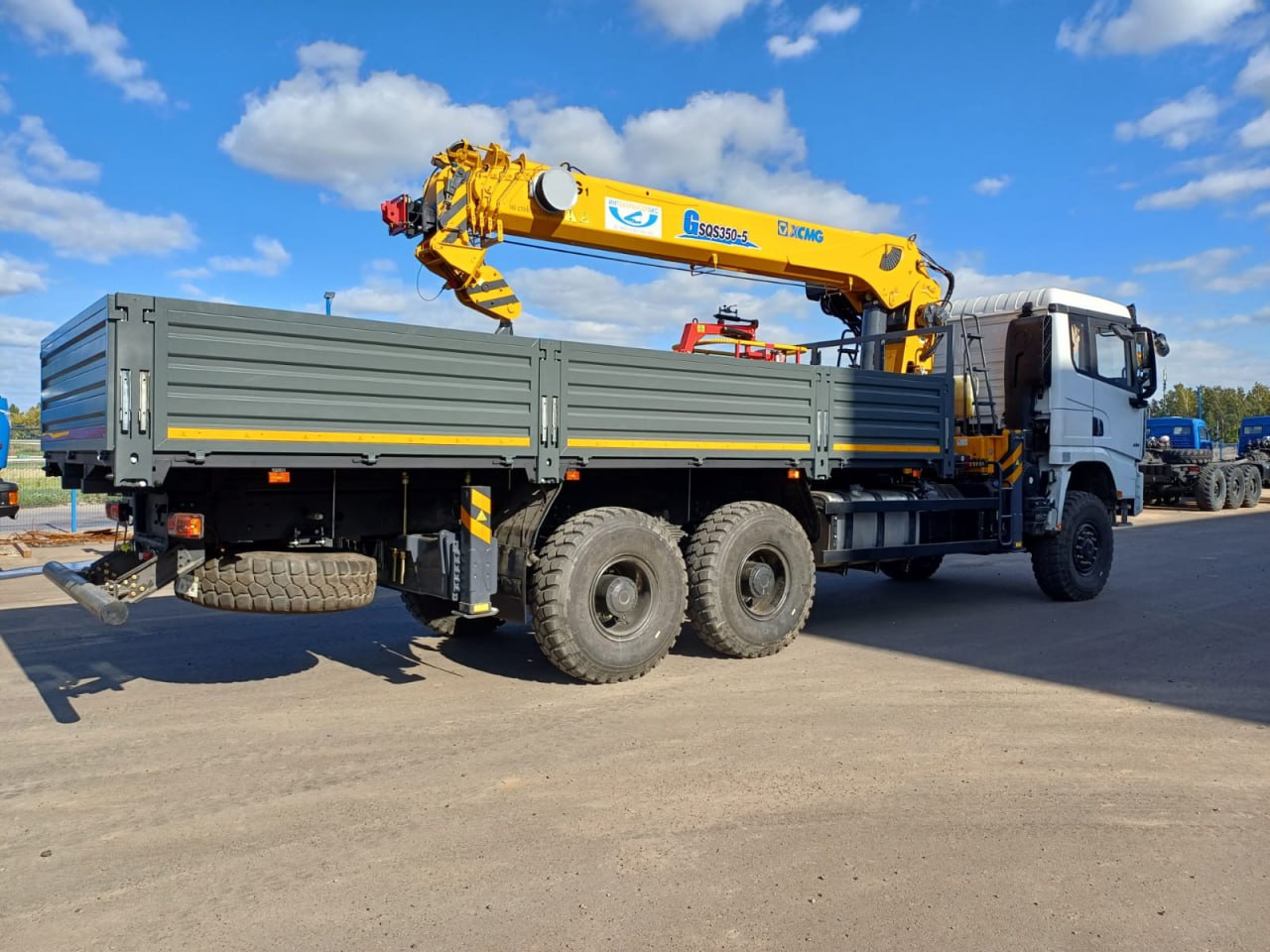

КМУ XCMG sqs350-5 на шасси Шакман 6х6 430лс
| Длина стрелы | 19,6 м |
| Марка шасси | Shacman Х5000 (рестайлинг X3000) |
| Колесная формула | 6х6 |
| Грузоподъемность | 15 тонн |
Модель | SX32586V385 | |
|---|---|---|
Мощность, л.с | 430 | |
Колесная формула | 6х6 ( односкат) | |
Двигатель | WP12.430E50 (430л.с.), дизель Евро 5 | |
Тип двигателя | 6-ти цилиндровый рядный вертикальный дизель с жидкостным охлаждением,4-х тактный, турбонаддув, интеркулер, прямой впрыск | |
Колея передних/задних колес, мм | 2036/1850 | |
Грузоподъемность ( по ПТС / технически допустимая ), кг | 13850 / 15500 | |
Полная масса, кг | 31000 | |
Максимальный угол подъема | 20 | |
Минимальный радиус разворота, мм | 15300 | |
ТНВД/марка, тип | Непосредственный впрыск топлива под давлением ТНВД BOSH, WPCPN2, плунжерный насос высокого давления, форсунки и турбина BOSH, WPCRIN2 | |
Воздушный фильтр/марка | центробежный, сухого типа | |
Модель КПП | 12JSD200TA | |
Количество передач КПП | 12+2 | |
Cцепление, модель/тип/диаметр | Диафрагменное, привод гидравлический с пневмоусилителем | |
Задний мост, Тип/передаточное отношение | 4.769 | |
Передняя / задняя подвеска | Рессоры | |
Рулевое управление Тип/модель гидроусилителя | рулевой механизм типа «винт-гайка на циркулирующих шариках-рейка-зубчатый сектор», рулевой привод с гидроусилителем | |
Рабочий тормоз | Рабочий тормоз | |
Стояночный тормоз | Пружинные энергоаккумуляторы колес задней тележки, с ручным приводом | |
Запасной тормоз | Стояночная тормозная система | |
ABS | WABCO ABS с 6 каналами | |
Колеса,тип и размер шин | 14.00R20 | |
Номинальное напряжение | 24V | |
Аккумулятор/емкость/пусковой ток | 12/180X2 a.h | |
Объем топливного бака, л | 600, алюминиевый топливный бак | |
Размер бортовой платформы, мм | 7000 х 2 550 х 600 | |
Основная комплектация | Кондиционер, противооткатные башмаки под колеса, огнетушитель, вызов экстренных оперативных служб ГЛОНАСС. Передняя ось 9.0T MAN, задний мост 16T MAN, раздаточная коробка ZQC2000. | |
Технические характеристики КМУ | ||
Технические характеристики: | ||
Грузовой момент | Т*м | 36 |
Минимальный рабочий диапазон | м | 2,5 |
Максимальный рабочий диапазон | м | 19,1 |
Максимальная высота подъема | м | 21 |
Длина стрелы | м | 5,82 – 19,6 |
Угол поворота | ○ | Непрерывный поворот |
Угол подъема стрелы | ○ | 0-75 |
Максимальная грузоподъемность | кг | 15 000 |
Монтажное расстояние | м | 1,3 |
Давление в гидросистеме | МРа | 28 |
Максимальный гидропоток | л/мин | 80 |
Вес установки | кг | 5 450 |
Рекомендуемая мощность | кВт | 54 |
Объем гидробака | л | 270 |
Скорость работы | ||
Скорость выдвижения/складывания стрелы | сек | 47/28 |
Cкорость подъема/опускания стрелы | сек | 34/20 |
Выдвижение/складывание ГЦ подьема | сек | 9/7 |
Выдвижение/складывание горизонтального ГЦ | сек | 8/6 |
Скорость поворота | об/мин | 3 |
Диапазон поворота | - | Без ограничений |
Скорость сматывания каната | м/мин | Более 64 |
Пост управления |
| Верхний |
Передние аутригеры | м | 7,5 |
Задние аутригеры | м | 6,8 |
Функция фиксации складывания крюка |
| Наличие |
Пульт управления |
| Опция |
